水冷型组合式低露点干燥机
- 产品简介： 组合式低露点干燥机由冷冻式干燥机与吸附式(无热或有热)干燥机通过合理的管路连接和容积搭配而成。冷冻式干燥机除水能力极强，运行能耗较低，无气量损耗，与吸附式干燥机能达到的较低露点的特点结合，最大限度地发挥二者的优点。在压缩空气进入吸附式干燥机前，先用冷冻式干燥机进行前置预处理，让大量水分(约80%)在冷冻式干燥机里先行除去，再进入吸附式干燥机做深度干燥，能够达到很低的压力露点，最低可达-70℃。它利用冷冻式干燥机充当吸附式干燥机的前置除水设备。利用冷冻式干燥机的强大除水能力使干燥塔进水负荷大幅降低，经冷却处理后进入吸附塔的水分为普通干燥机的20%左右，在其他条件不变的情况下，用于吸纳水蒸气的低露点干燥空气也可以相同幅度的下降。即再生气量约为普通吸附式干燥机的1/5。从而确实为降低再生能耗、特别是节约再生气能耗创造了条件。从而达到了最佳经济运行点和高品质的低露点成品气。
- 咨询热线：139-5815-3080
-
产品详情
天源系列水冷型组合式低露点干燥机产品特点：
*冷冻式干燥机部分的热交换器，冷凝器选用优质高效螺纹管。
*吸吸附式干燥机部分，采用科学合理的吸附塔结构设计，独创的压缩空气扩散器、分别板、气流分布盘管设计，保证吸附剂与压缩空气充分接触，避免隧道效应，有效降低高速气流对吸附剂的冲击，降低吸附剂的磨损，延长吸附剂的使用寿命，保证空气露点稳定。
*吸附式干燥机部分，可根据设备的运行负载需求、空气露点的高低，调节再生气用量，达到节能的效果。
*吸附式干燥机部分，选用高性能的吸附剂，具有更大的活性表面积，更高的强度，更长的使用寿命。
*控制方式：根据用户用气要求不同，采用多种不同的控制方式。
组合式低露点干燥机由冷冻式干燥机与吸附式(无热或有热)干燥机通过合理的管路连接和容积搭配而成。冷冻式干燥机除水能力极强，运行能耗较低，无气量损耗，与吸附式干燥机能达到的较低露点的特点结合，最大限度地发挥二者的优点。在压缩空气进入吸附式干燥机前，先用冷冻式干燥机进行前置预处理，让大量水分(约80%)在冷冻式干燥机里先行除去，再进入吸附式干燥机做深度干燥，能够达到很低的压力露点，最低可达-70℃。它利用冷冻式干燥机充当吸附式干燥机的前置除水设备。利用冷冻式干燥机的强大除水能力使干燥塔进水负荷大幅降低，经冷却处理后进入吸附塔的水分为普通干燥机的20%左右，在其他条件不变的情况下，用于吸纳水蒸气的低露点干燥空气也可以相同幅度的下降。即再生气量约为普通吸附式干燥机的1/5。从而确实为降低再生能耗、特别是节约再生气能耗创造了条件。从而达到了最佳经济运行点和高品质的低露点成品气。

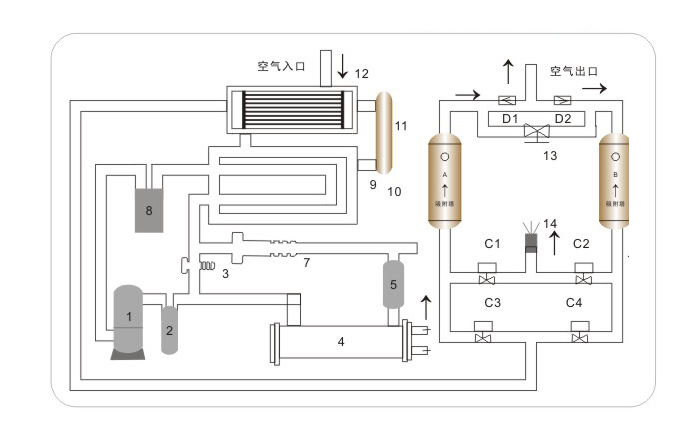

天源系列水冷型组合式低露点干燥机工况条件与技术指标：
符号
名称
符号
名称
符号
名称
1
压缩机
7
膨胀阀
13
再生气调节阀
2
油分
8
汽化器
14
消音器
3
热气旁通阀
9
蒸发器
A\B
吸附筒
4
水冷凝器
10
自动排水器
C1-4
气动阀
5
干燥过滤器
11
气液分离器
D1-2
止回阀
6
视镜
12
换热器
进气温度
20-45℃
冷却水进水压力
0.2-0.4Mpa
进气压力
0.6-1.0Mpa
冷却水
工业循环水
再生耗气量
3%-5%
工作方式
两吸附交替连续工作
压力损耗
≤进气压力的5%
控制方式
微电脑自动控制
进气含油量
≤0.01PPM
再生方式
无热再生
压力露点
标准型-40℃
电源
AC 380V/220V/50HZ
冷却方式
水冷
周期
T=40(min)
冷却水进水温度
≤32℃
安装方式
室内无基础安装
备注：电源 1-8m³/min为AC 220V/50HZ 10Nm³/min及以上为 AC 380V/220V/50HZ
注：组合式干燥80立方及以上分体无箱板裸机
天源系列水冷型组合式低露点干燥机选型参数表：
性能
型号
处理气量
(Nm³/min)
干燥剂重量(kg)
空气接口管径
冷却水管口径
制冷剂
率(HP)
冷却水流量(Nm³/h)
电压
(V)
设备重量(kg)
长
(mm)
宽
(mm)
高
(mm)
BLZD-6W
6.8
112
G11/2”
R1”
2
1.2
220
760
1570
1160
1691
BLZD-8W
8.5
156
G2”
R1”
2.5
1.6
220
960
1500
1100
2116
BLZD-10W
10.9
197
G2”
R1”
3
1.8
380
1120
1500
1100
2466
BLZD-12W
12.8
220
G2”
R1”
3
2
380
1190
1500
1100
2464
BLZD-15W
16
273
DN65
R1（1/2）”
4
3
380
1660
1800
1450
2192
BLZD-20W
22
395
DN65
R1（1/2）”
5
3.6
380
1740
1970
1610
2469
BLZD-25W
26.8
491
DN80
R1（1/2）”
6
4.6
380
2075
2030
1630
2505
BLZD-30W
32
600
DN80
R1（1/2）”
7
5.6
380
2200
2240
1840
2519
BLZD-40W
43.5
722
DN100
R1（1/2）”
10
7.2
380
2848
2360
1900
2637
BLZD-50W
53
862
DN100
R1（1/2）”
12
9.2
380
3144
2600
2120
2638
BLZD-60W
67
1030
DN125
R1（1/2）”
13.3
10.8
380
3361
2540
2100
2719
BLZD-80W
90
1333
DN125
R1（1/2）”
20
12.4
380
4500
2640
2500
2872
BLZD-100W
110
1940
DN150
R2”
25
14.6
380
6550
2960
2670
3039
BLZD-120W
130
2370
DN150
R2”
25
16.2
380
7810
3070
2500
3095
BLZD-150W
160
2785
DN200
R11/2”
40
18.6
380
8500
3600
3080
3263
BLZD-200W
210
3374
DN200
R11/2”
60
24.4
380
9600
3700
3450
3384
BLZD-250W
260
4580
DN250
R3”
70
30.5
380
12100
4230
4110
3646
BLZD-300W
315
5354
DN250
R3”
80
36
380
12800
4700
4210
3812
注：冷却水温度：≤38℃ 冷却水进水压力：0.2-0.4Mpa 上述参数压力技术标准0.7Mpa
如工作压力小于0.6Mpa或大于1.0Mpa的产品技术资料请向公司
天源系列水冷型组合式低露点干燥机实物外观图：
天源系列水冷型组合式低露点干燥机产品资料：
